低相互変調(IM)製品の販売を行っております

低IMアダプター (Low IM adapter)
PIMDが-160dBc以下(20W CW 2波、WCDMAバンド)と
高い性能を実現しています。
低IMアダプター
詳細 周波数 PIMD Impedance VSWR めっき
  GHz dBc at 20W
2 tone
Ω typ Max ボディ、中心導体
DIN 7/16 メスーDIN 7/16 メス DC-4 165 50 1.2 銀、銀
DIN 7/16 オスーDIN 7/16 オス
DC-4 165 50 1.2 銀、銀
DIN 7/16 メスーDIN 7/16 オス DC-4 165 50 1.2 銀、銀
DIN 7/16 メスー N メス DC-6.5 165 50 1.2 銀、銀
DIN 7/16 メスー N オス DC-6.5 165 50 1.2 銀、銀
DIN 7/16 オスー N メス DC-6.5 165 50 1.2 銀、銀
DIN 7/16 オスー N オス DC-6.5 165 50 1.2 銀、銀

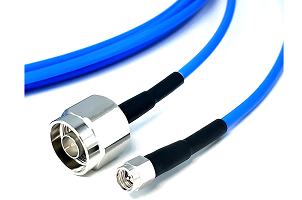

低IMケーブルアセンブリ (Low IM cable)
PIMDが-160dBc以下(20W CW 2波、WCDMAバンド)と
高い性能を実現しています。
低IMケーブルアセンブリ
詳細 周波数 PIMD Impedance VSWR めっき
  GHz dBc at 20W
2 tone
Ω typ Max ボディ、中心導体

DIN7/16オス‐D7/16オス
3/8インチケーブル、長さ:500mm、
PIMD測定用推奨

DC-4 165 50 1.2 銀、銀

DIN7/16オス‐D7/16オス
3/8インチケーブル、長さ:1000mm、
PIMD測定用推奨

DC-4 165 50 1.2 銀、銀

SMAオス‐SMAオス
セミリジット0.141ケーブル、長さ:300mm

DC-2.5 150 50 1.2 銀、銀

Nオス‐Nオス
セミリジット0.141ケーブル、長さ:1000mm

DC-2.5 160 50 1.2 銀、銀
